Produktinformationen "Phantom 4 RTK  | Drohne für Vermessung"

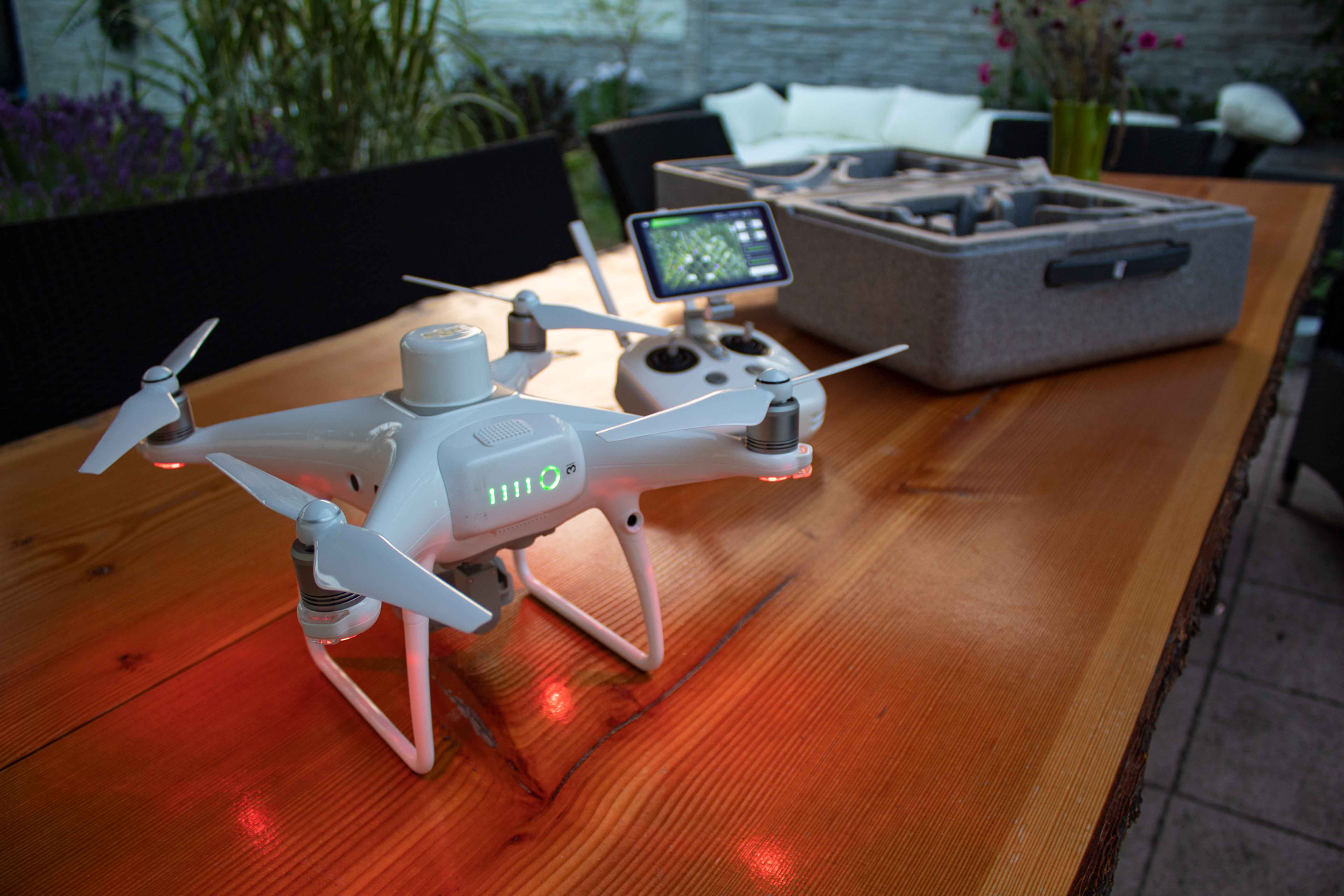

DJI Phantom 4 RTK

Mit der neuen DJI Phantom 4 RTK  haben Sie ein sehr leistungsfähiges Werkzeug für Kartierungs-, Vermessungs- oder Inspektionsarbeiten und zentimetergenaue Daten.

Der Einsatz der Phantom 4 RTK verringert die Menge der am Boden benötigten Kontrollpunkte. Das RTK-Modul kann Positionsgenauigkeiten von 1 cm + 1ppm (horizontal), 1,5 cm + 1ppm (vertikal) liefern, und die Phantom 4 RTK kann die absolute horizontale Genauigkeit von 5 cm von photogrammetrischen Modellen erreichen. Siehe P4 RTK Genauigkeitstabelle


Hauptmerkmale
RTK Modul
1" CMOS Sensor
GS RTK App
TimeSync
OcuSync

Zentimetergenaues Positionierungssystem Eine verbesserte Gesamtpräzision von Metadaten bietet das neue in die Phantom 4 RTK integrierte RTK-Modul. Die redudanten GNSS-Module wurden direkt unter dem RTK-Empfänger angebracht und sorgen somit für eine höhere Flugstabilität, auch in dicht bebauten Gebieten, in denen der Empfang generell schlechter ist. Die Kombination der beiden Module steigert die Flugsicherheit und die Phantom 4 RTK protokolliert simultan Präzisionsdaten komplexer Kartierungen, Vermessungen und Inspektionen. Auch lässt sich die Phantom 4 RTK problemlos mit der D-RTK 2 Mobile Station verbinden und darüber hinaus ist die Anbindung per NTRIP (Network Transport of RTCM via Internet Protocol) über ein 4G-Dongle oder Wi-Fi-Hotspot möglich, sowie das Speichern von Satellitendaten für Post Processed Kinematics (PPK). TimeSync - präzise Datenprotokollierung Das neue TimeSync-System gleicht die Daten des RTK-Moduls, des Flugreglers und der Kamera kontinuierlich untereinander ab, um die Vorteile der Positionierungsmodule der Phantom 4 RTK vollständig zu nutzen. Zusätzlich stellt TimeSync sicher, dass jedes Foto mit präzisen Metadaten ausgerüstet ist und fixiert die Positionsdaten im Zentrum des CMOS - für beste Resultate und Präzision bei photogrammetrischen Methoden. Präzises Kamerasystem Durch den 1 Zoll CMOS-Sensors mit 20 Megapixeln werden beste Bilddaten festgehalten. Der mechanische Verschluss sorgt für nahtlose Kartierung und Datenakquise, durch die Eliminierung von Rolling-Shutter-Effekten. Dank der hohen Kameraauflösung ist die Phantom 4 RTK in der Lage bei einer Flughöhe von 100 m eine Ground Sample Distance (GSD) von 2,74 cm zu erreichen. Jedes Objektiv wird einem gründlichen Kalibrierungsprozess unterzogen, bei dem radiale und tangentiale Verzeichnungen gemessen werden und somit wird die Präzision der Phantom 4 RTK gesichert. Die Verzeichnungsparameter werden in den Metadaten jedes Bildes gespeichert, damit die Software zur Nachbearbeitung für jeden Nutzer individuell angepasst werden kann. Spezielle App zur Flugplanung Intelligente Kontrolle der Phantom 4 RTK erlaubt dem Piloten die neue GS RTK App. Diese bietet, zusätzlich zu den traditionellen Flugmodi, zwei neue Planungsmodi - Photogrammetrie und Wegpunkte. Die Planungsmodi ermöglichen automatisierte Arbeitsabläufe, indem Piloten die Flugroute der Drohne festlegen, während Parameter wie Flughöhe, Überlappungsrate, Fluggeschwindigkeit und Kameraeinstellungen einfach eingestellt werden können. Die GS RTK App wurde spezifisch für den Endnutzer entwickelt und bietet daher diverse Funktionen, die spezifisch für Kartierung und Inspektionen konzipiert wurden. Die App ist in der Lage KML-Dateien direkt zu laden und erlaubt hierdurch die Planung von Flugrouten bereits im Büro. Ein neuer Blendenautomatik-Modus hält die Belichtung bei allen Fotos konstant und Windwarnungen informieren über ungünstige Aufnahmebedingungen. Unterstützung für das Mobile SDK Die Phantom 4 RTK ist mit dem DJI Mobile SDK kompatibel, was noch mehr Möglichkeiten zur Automatisierung und Individualisierung in Kombination mit einem Mobilgerät erlaubt. OcuSync-Bildübertragungssystem Zuverlässige HD-Bild- und Videoübertragung mit einer Reichweite von bis zu 7 km. *Ohne Hindernisse und Interferenzen, FCC konform. Die maximale Flugdistanz ist ein Referenzwert für Signalstärke und Robustheit. Sofern nicht anderweitig erlaubt, sollte eine Drohne stets mit Sichtkontakt geflogen werden. Nahtlose Kompatibilität mit der D-RTK 2 High Precision GNSS Mobile Station Unterstützten Sie die Einsätze der Phantom 4 RTK mit der D-RTK 2 High Precision GNSS Mobile Station - für differenziale Datenübertragung in Echtzeit. Das robuste Design der Mobile Station und OcuSync 2.0 bieten zentimetergenaue Präzision auch unter widrigen Bedingungen. Sie unterstützt vollständig GPS, GLONASS, Beidou und Galileo Signale. Einfach und schnell einzurichten, die D-RTK 2 Mobile Station liefert Echtzeit-Differenzialdaten für Drohnen, um Zentimeter-Level zu erreichen (Positioniergenauigkeit). Die eingebaute High-Gain-Antenne garantiert einen bessere Empfang von mehr Satelliten, auch wenn Hindernisse vorhanden sind. Lieferumfang:

1x P4 RTK Fluggerät
1x Fernsteuersender mit Display
4x Propellerpaar 2x Intelligenter Akku für Fluggerät
1x Ladehub für intelligente Akkus
1x Netzteil 1x Netzkabel für Netzteil
1x Intelligenter Akku WB37 für Fernsteuersender
1x Ladehub für intelligente Akkus WB37 für Fernsteuersender
1x Micro-USB Kabel
1x USB Kabel
1x 16GB Micro SD Karte
1x Transportbox
